Пояснение к рисунку.

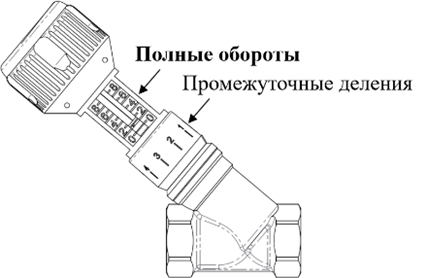

Пример балансировочного клапана.

[Рисунок: Пример балансировочного клапана]

Пропускную способность балансировочного клапана обозначают K_v или K_vs. Это связано с тем, что в большинстве запорно-регулирующих устройств предусмотрено не одно, а несколько настроечных положений. Например, балансировочный клапан, имеет большое количество оборотов регулирующей ручки. Для удобства настройки на стержне ручки нанесены значения полных оборотов и промежуточные деления. У балансировочных клапанов может быть более 50 возможных настроечных положений.

Для всех настроечных положений клапана пропускная способность будет обозначена K_v, а для полностью открытого клапана — K_vs. Если запорно-регулирующее устройство не имеет фиксированных настроечных положений, то пропускная способность указывается только при полном открытии — в этом случае обозначение может быть любым.
