Как вывести сигнал об аварийном выключении (блокировке) котла BAXI серии Luna Duo-Tec MP?
Для организации аварийной сигнализации существует три способа.
Обращаем внимание, что выход аварийной сигнализации во всех случаях не является сухим контактом, а является силовым выходом 230 В.
Способ 1.
Наиболее простым способом организации аварийной сигнализации является использование контактов 6 и 7 клеммной колодки М3 (230 В). Данный способ подходит в том случае, если эти контакты не используются для управления насосом контура отопления.
Необходимо с панели котла войти в режим программирования и установить значение параметра P44 равное 07.
То же самое можно сделать с помощью комнатного регулятора QAA 75 (артикул 7102442). Необходимо значение параметра 5890 (“Выход реле QX1”) изменить с “Цирк. насос КО1 Q2” (заводская установка) на “Выход аварии К10”.
Способ 2.
Для вывода аварийной сигнализации также можно запрограммировать контакты 4 и 5 клеммной колодки М3 (230 В). Данный способ подходит в том случае, если эти контакты не используются для управления насосом бойлера.
Запрограммировать эти контакты можно только с помощью комнатного регулятора QAA 75. Необходимо значение параметра 5892 (название параметра - “Выход реле QX3”) установить, как “Выход аварии К10”.
Способ 3.
Если контакты 4-5 и 6-7 клеммной колодки М3 заняты насосами бойлера и отопления, то организацию аварийной сигнализации можно сделать при помощи дополнительного блока AGU 2.550 (артикул 7100345). Для этого потребуется также комнатный регулятор QAA75, который позволит получить доступ к дополнительным настроечным параметрам системы.
Установите дополнительный блок AGU 2.550 непосредственно в бокс платы управления котлом.
Подключите комнатный регулятор QAA 75 к клеммной колодке М2 (контакты 1, 2, 3).
На комнатном регуляторе QAA 75 войдите в сервисное меню “ИНЖЕНЕР” (пароль 10101).
Запрограммируйте необходимые параметры следующим образом.
У параметра 5715 (“Отопительный контур 2”) установить значение “On”.
У параметра 6020 (“Модуль расширения функции 1”) установить значение “Многофункциональный”.
У параметра 6030 (“Модуль 1 релейный выход QX21”) установить значение “Аварийный выход К10”.
Далее подключите устройство сигнализации к силовому реле QX21 (230 В).
2. Вывод релейной аварии котла с помощью дополнительного блока AGU 2.550(7100345) Для этого понадобится комнатный регулятор QAA75(7102442), который позволит получить доступ к дополнительным настроечным параметрам системы. Установите дополнительный блок AGU 2.550 непосредственно в бокс платы управления котлом.Обращаем внимание, что выход аварийной сигнализации во всех случаях не является сухим контактом, а является силовым выходом 230 В.
Способ 1.
Наиболее простым способом организации аварийной сигнализации является использование контактов 6 и 7 клеммной колодки М3 (230 В). Данный способ подходит в том случае, если эти контакты не используются для управления насосом контура отопления.
Необходимо с панели котла войти в режим программирования и установить значение параметра P44 равное 07.
То же самое можно сделать с помощью комнатного регулятора QAA 75 (артикул 7102442). Необходимо значение параметра 5890 (“Выход реле QX1”) изменить с “Цирк. насос КО1 Q2” (заводская установка) на “Выход аварии К10”.
Способ 2.
Для вывода аварийной сигнализации также можно запрограммировать контакты 4 и 5 клеммной колодки М3 (230 В). Данный способ подходит в том случае, если эти контакты не используются для управления насосом бойлера.
Запрограммировать эти контакты можно только с помощью комнатного регулятора QAA 75. Необходимо значение параметра 5892 (название параметра - “Выход реле QX3”) установить, как “Выход аварии К10”.
Способ 3.
Если контакты 4-5 и 6-7 клеммной колодки М3 заняты насосами бойлера и отопления, то организацию аварийной сигнализации можно сделать при помощи дополнительного блока AGU 2.550 (артикул 7100345). Для этого потребуется также комнатный регулятор QAA75, который позволит получить доступ к дополнительным настроечным параметрам системы.
Установите дополнительный блок AGU 2.550 непосредственно в бокс платы управления котлом.
Подключите комнатный регулятор QAA 75 к клеммной колодке М2 (контакты 1, 2, 3).
На комнатном регуляторе QAA 75 войдите в сервисное меню “ИНЖЕНЕР” (пароль 10101).
Запрограммируйте необходимые параметры следующим образом.
У параметра 5715 (“Отопительный контур 2”) установить значение “On”.
У параметра 6020 (“Модуль расширения функции 1”) установить значение “Многофункциональный”.
У параметра 6030 (“Модуль 1 релейный выход QX21”) установить значение “Аварийный выход К10”.
Далее подключите устройство сигнализации к силовому реле QX21 (230 В).
Пояснение к рисунку.

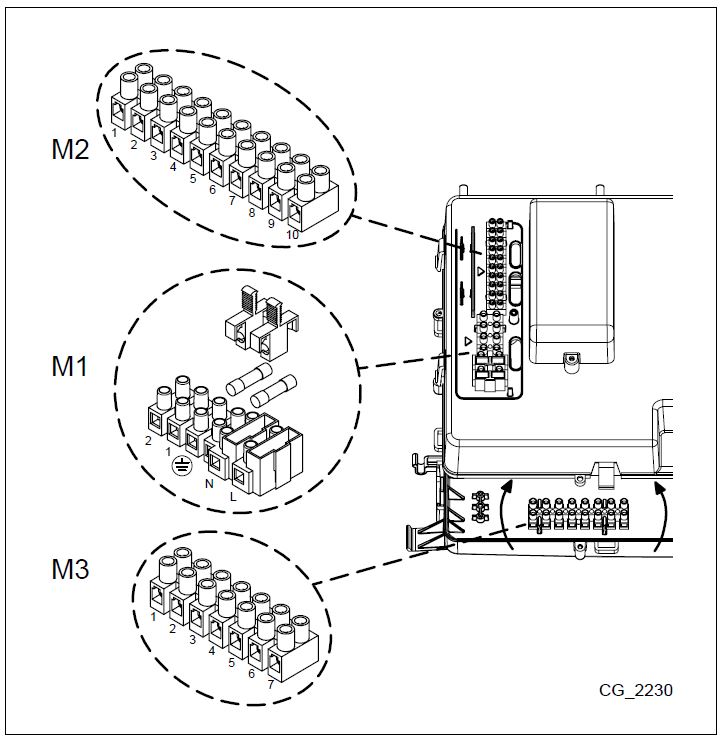

Клеммные колодки котла Duo Tec MP.
[Рисунок: Клеммные колодки котла Duo Tec MP]

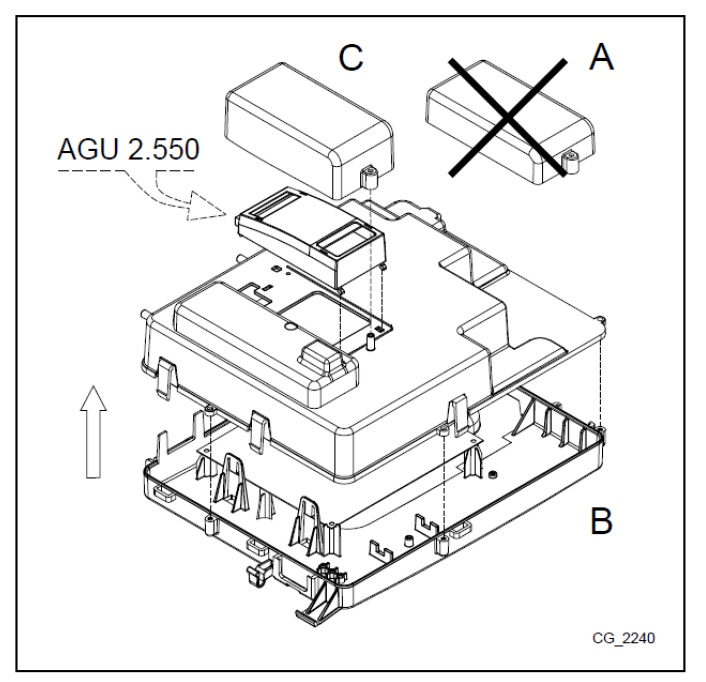

Установка AGU 2.550 в бокс платы управления котлом.
[Рисунок: Установка AGU 2.550 в бокс платы управления котлом]
Пояснение к рисунку.

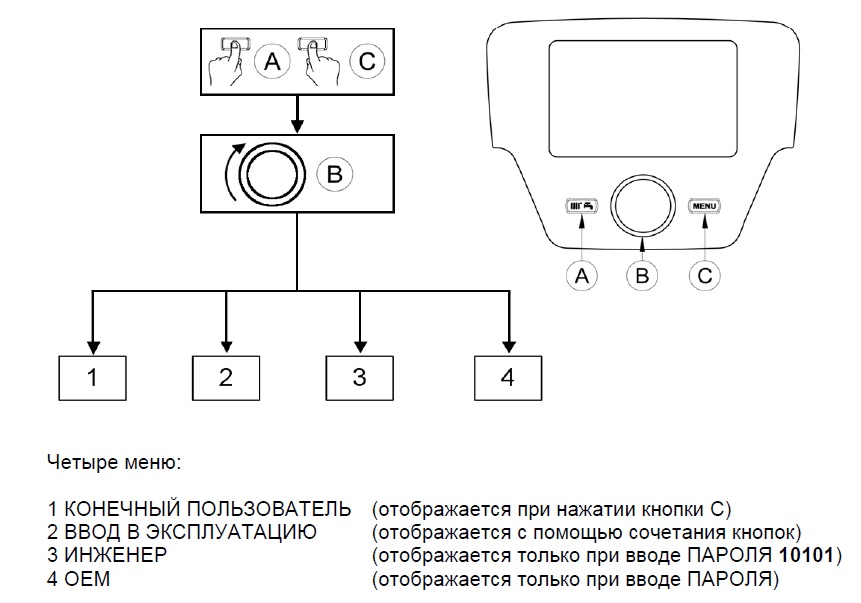

Вход в сервисное меню “Инженер” на комнатном регуляторе QAA 75
[Рисунок: Вход в сервисное меню “Инженер” на комнатном регуляторе QAA 75]
Пояснение к рисунку.

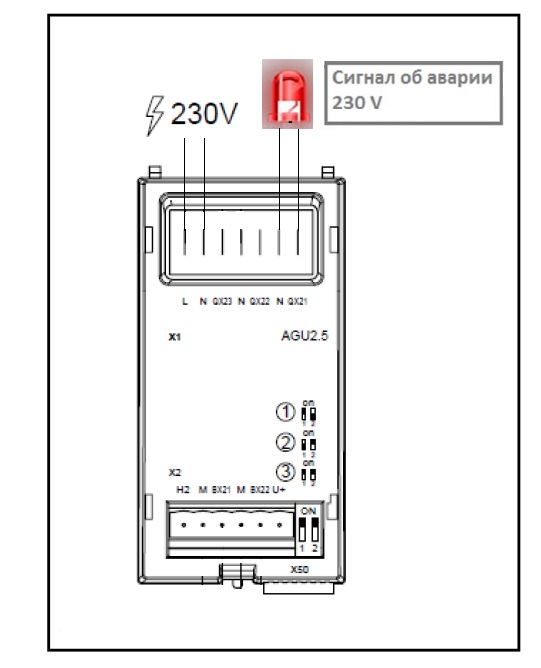

Вывод сигнала об аварии с блока AGU 2.550.
[Рисунок: Вывод сигнала об аварии с блока AGU 2.550]
