Какие сопротивления у катушек газовых клапанов SIT, Honeywell (Resideo), Bertelli (B&P), используемых в настенных котлах BAXI? Какие основные характеристики? Какое максимальное давление газа можно подавать на газовые клапаны?
Сопротивления катушек газовых клапанов зависят от температуры. Указанные ниже сопротивления катушек являются приблизительными и соответствуют измерениям при температуре 20-25 градусов.

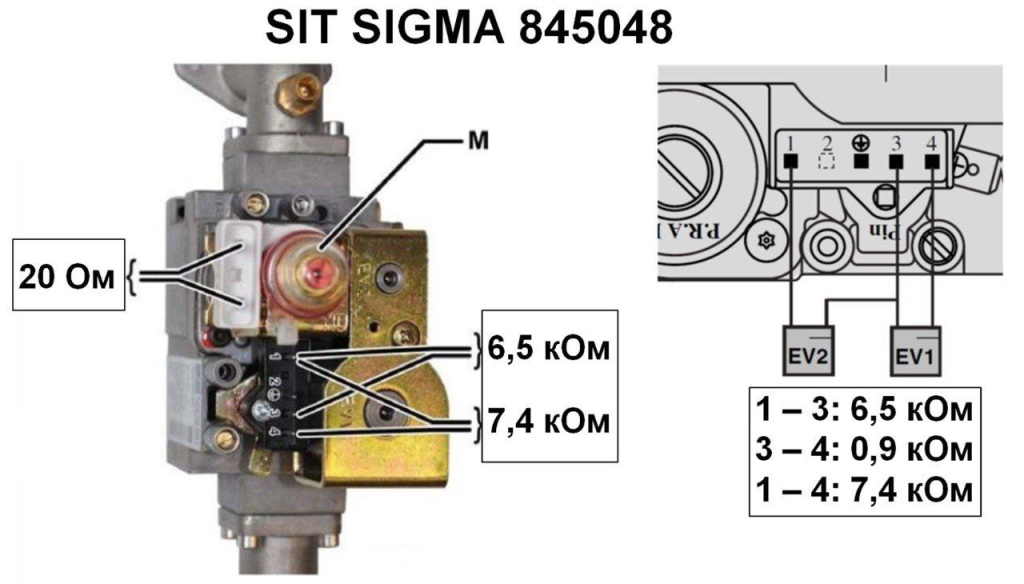

1. Газовый клапан SIT SIGMA 845048
- Применение: в большинстве традиционных настенных котлов BAXI и в чугунных напольных котлах серии SLIM.
- Сопротивление катушки 1, контакты 1 и 3: 6,5 кОм.
- Сопротивление катушки 2, контакты 3 и 4: 0,9 кОм.
- Суммарное сопротивление катушек 1 и 2, контакты 1 и 4: 7,4 кОм.
- Подключение катушек 1 и 2: параллельное (катушки соединены между собой внутри газового клапана).
- Сопротивление на зажимах электрического модулятора: 20 Ом.
- Электрическое питание катушек 1 и 2: 230 В, переменный ток.
- Электрическое питание модулятора: метан - до 9 В, сжиженный газ - до 14 В (под нагрузкой), постоянный ток.
- Ток на модуляторе: до 310 мА.
- Максимально допустимое давление на входе газового клапана: 60 мбар.

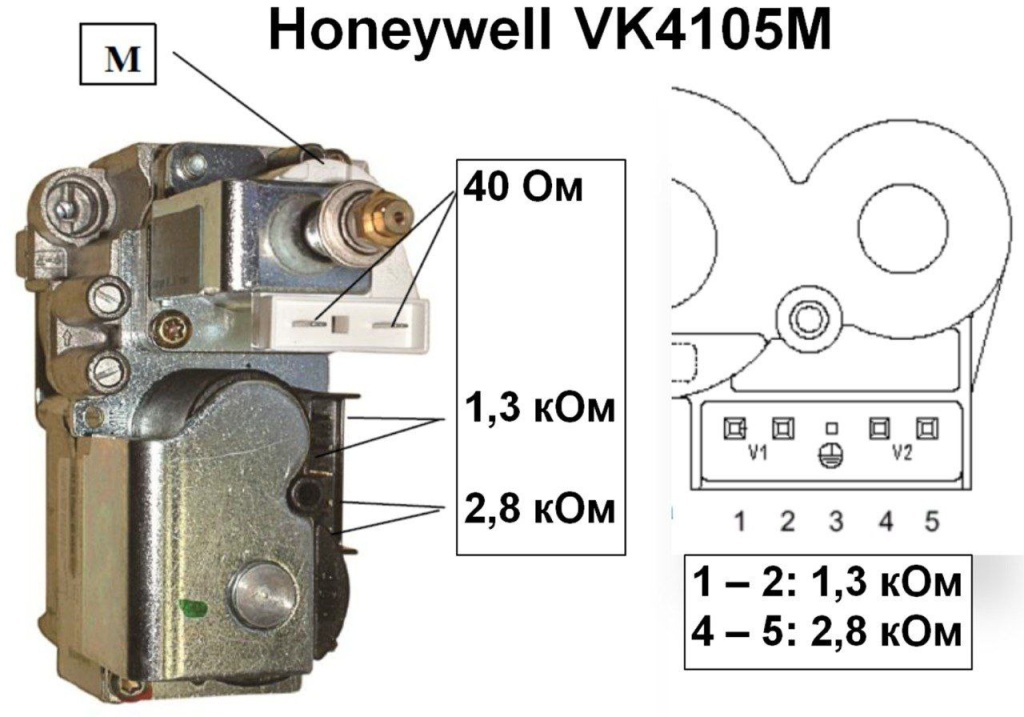

2. Газовый клапан Honeywell VK4105M
- Применение: в большинстве традиционных настенных котлов BAXI.
- Сопротивление катушки 1, контакты 1 и 2: 2,8 кОм.
- Сопротивление катушки 2, контакты 4 и 5: 1,3 кОм.
- Сопротивление на зажимах электрического модулятора: 40 Ом.
- Подключение катушек 1 и 2: последовательное.

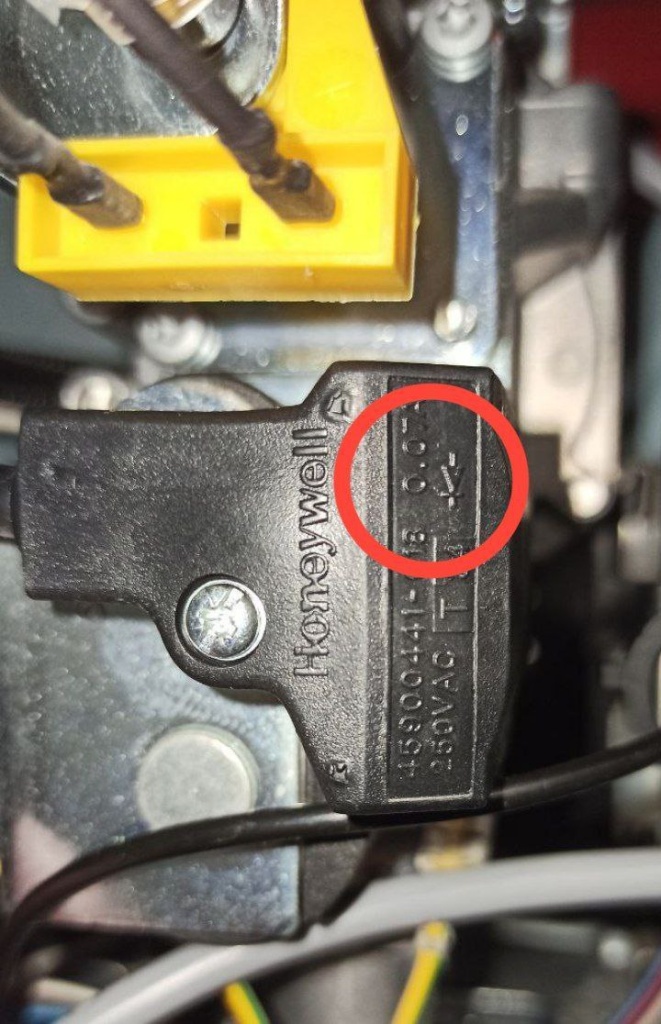

- Электрическое питание катушек 1 и 2: ~200 В, выпрямленный ток (при помощи диодного моста). В зависимости от моделей диодный мост может быть размещен на плате, в проводке или в блоке розжига. Если диодный мост размещен в проводке, то на проводке имеется обозначение диода.
- Электрическое питание модулятора: метан - до 4,5 В, сжиженный газ - до 7 В (под нагрузкой), постоянный ток.
Ток на модуляторе: до 310 мА.
- Максимально допустимое давление на входе газового клапана: 60 мбар.

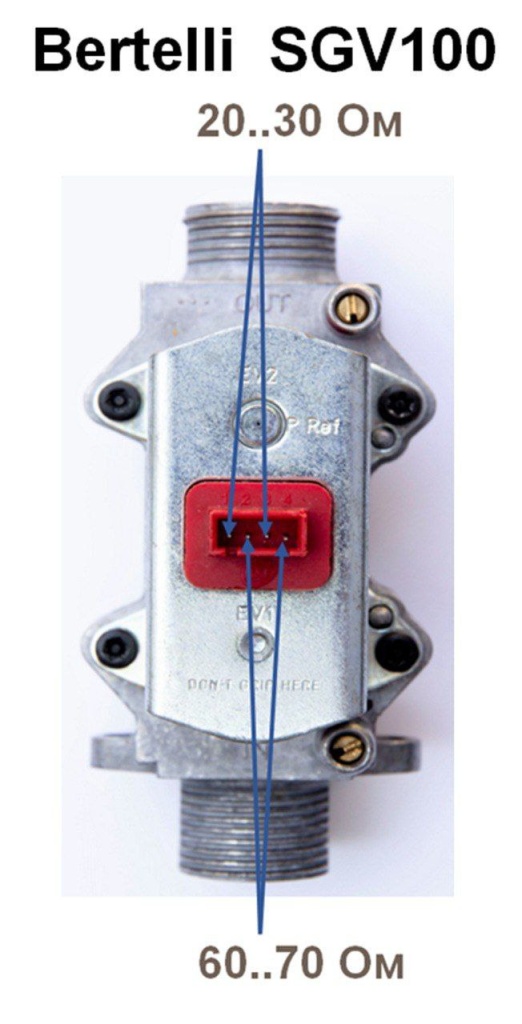

3. Газовый клапан Bertelli SGV100
- Применение: в бытовых настенных конденсационных котлах (серии Duotec E+, Duotec Compact, Nuvola Duotec …)
Сопротивление катушки 1, контакты 1 и 3: 20 - 30 Ом.
Сопротивление катушки 2, контакты 2 и 4: 60 - 70 Ом.
- Электрическое питание катушек 1 и 2: до 24 В, постоянный ток
- Максимально допустимое давление на входе газового клапана: 65 мбар.

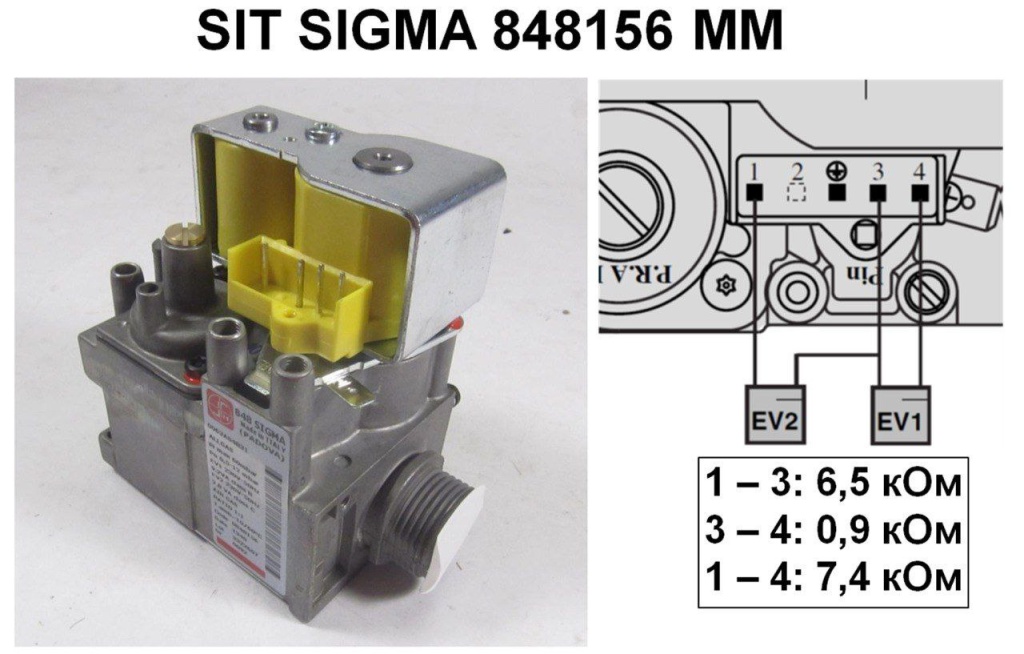

4. Газовый клапан SIT SIGMA 848156 MM
- Применение: в котлах Luna Duo-tec MP 1.35-1.70, Power HT+ 1.50-1.70.
- Сопротивление катушки 1, контакты 1 и 3: 6,5 кОм.
- Сопротивление катушки 2, контакты 3 и 4: 0,9 кОм.
- Суммарное сопротивление катушек 1 и 2, контакты 1 и 4: 7,4 кОм.
- Подключение катушек 1 и 2: параллельное (катушки соединены между собой внутри газового клапана).
- Электрическое питание катушек 1 и 2: 230 В, переменный ток.
- Максимально допустимое давление на входе газового клапана: 60 мбар.

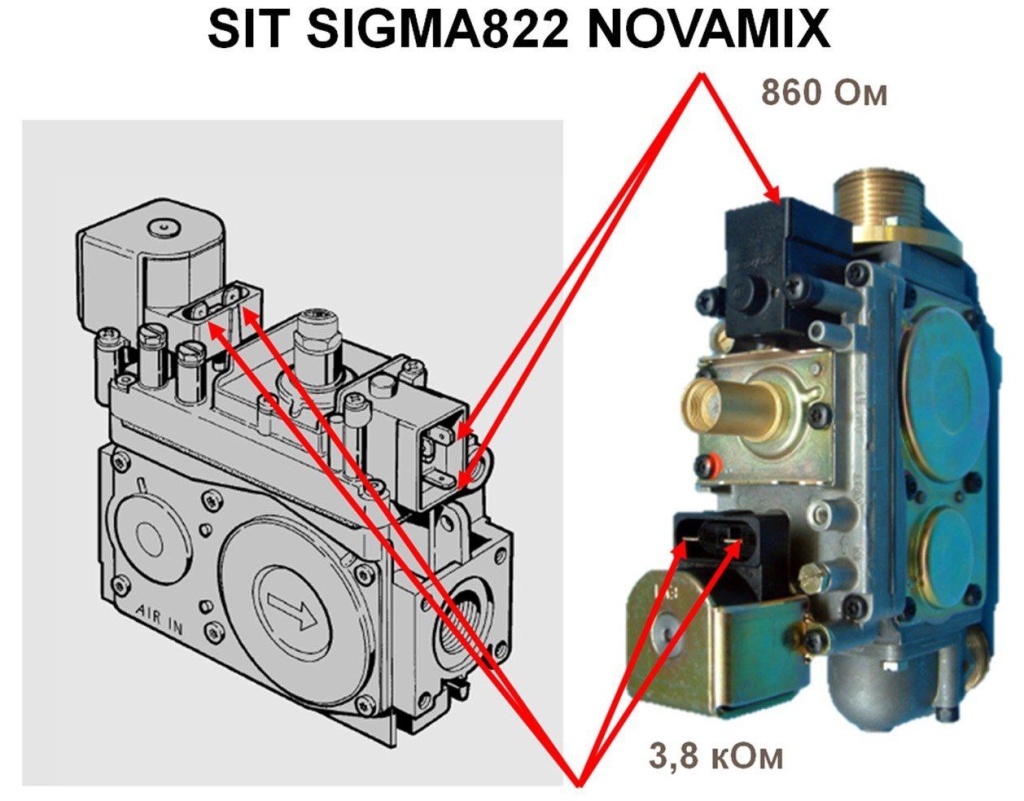

5. Газовый клапан SIT SIGMA822 NOVAMIX
- Применение: в котлах Luna Duotec MP + 1.90-1.110, Power HT +1.90-1.110.
- Сопротивление катушки 1: 860 Ом.
- Сопротивление катушки 2: 3,8 кОм.
- Электрическое питание катушек 1 и 2: 230 В, переменный ток.
- Максимально допустимое давление на входе газового клапана: 60 мбар.

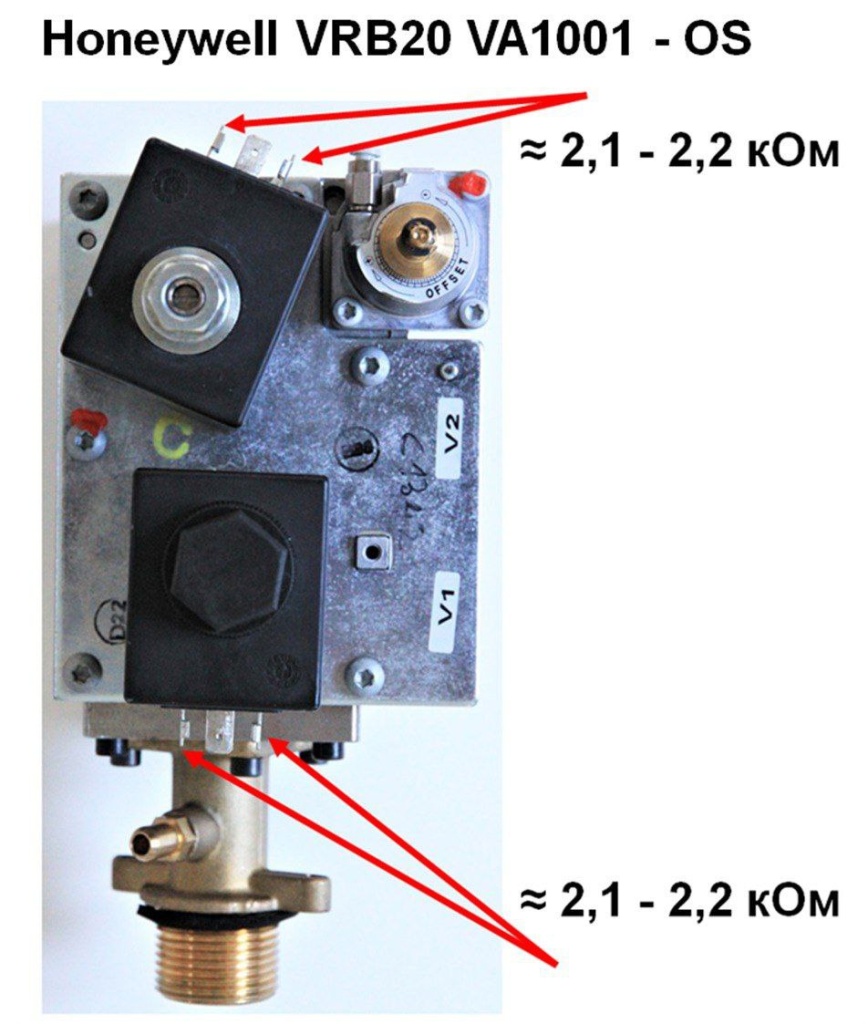

6. Газовый клапан Honeywell VRB20 VA1001 - OS
- Применение: в котлах Luna Duotec MP + 1.130-1.150, Power HT +1.130-1.150.
- Сопротивление катушек 1 и 2 одинаковое: 2,1 – 2,2 кОм каждая.
- Электрическое питание катушек 1 и 2: 230 В, переменный ток.
- Максимально допустимое давление на входе газового клапана: 60 мбар.

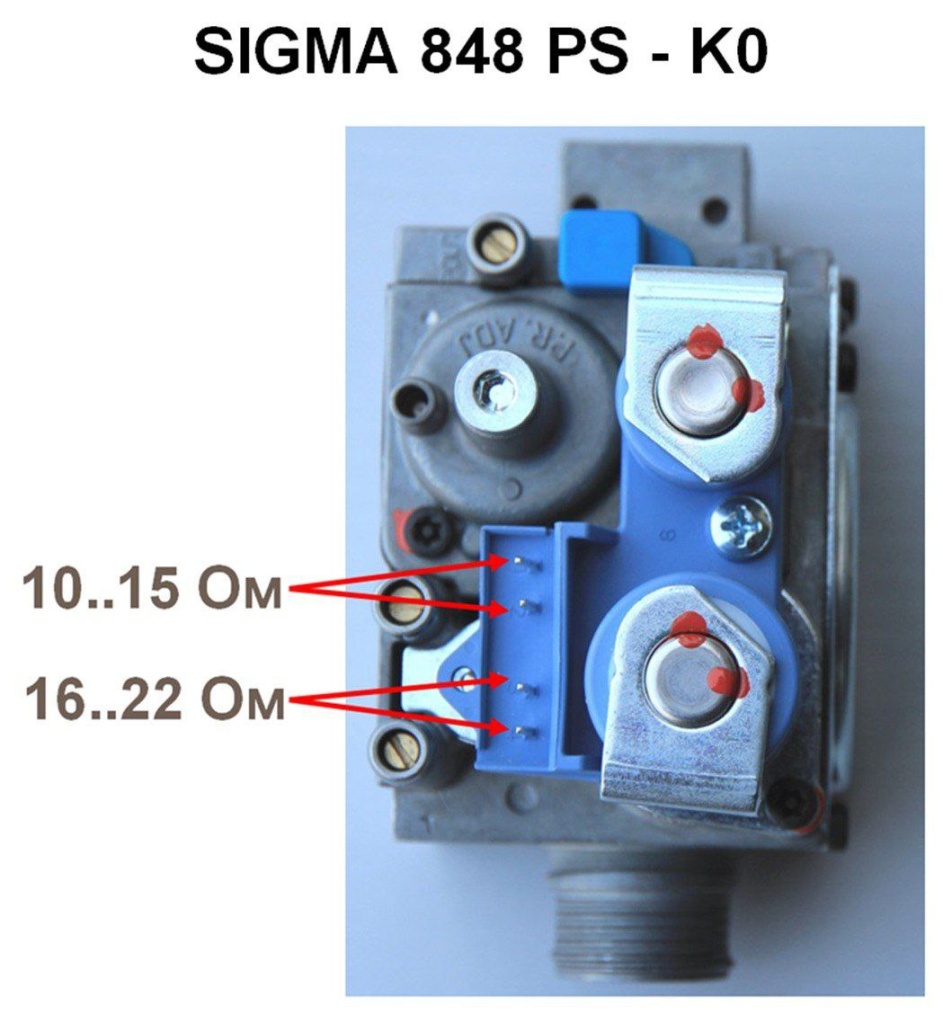

7. Газовый клапан SIGMA 848 PS - K0
- Применение: в котлах Power HT (серые панели).
- Сопротивление катушки 1, контакты 3 и 4: 16..22 Ом (20 – 70 градусов).
- Сопротивление катушки 2, контакты 1 и 2: 10..15 Ом (20 – 70 градусов).
- Катушки управляются по току с помощью ШИМ.. Проверить сопротивление клапана - Отсоединить разъёмы: - Сопротивление на зажимах электрического модулятора:20 Ом(при25 °С) - Проверить обмотку газового клапана - Разъемы 1 - 3 : 6,5 кОм - Разъемы 1 - 4 : 7,4 кОм
Пояснение к рисунку.
Характеристики газового блока Honeywell VK4105M.
Пояснение к рисунку.
Характеристики газового блока Bertelli SGV100.
Пояснение к рисунку.
Характеристики газового блока Sit Sigma 848156MM.
Пояснение к рисунку.
Характеристики газового блока Sit Sigma 822 Novamix.
Пояснение к рисунку.
Характеристики газового блока Honeywell VRB20 VA1001 - OS.
Пояснение к рисунку.
Характеристики газового блока Sit Sigma 484 PS - K0.
