Как проверить датчик протока двухконтурного котла?
Диагностика датчика протока котлов FOURTECH, ECO-5 Compact, Eco Home, ECO-4s.
Пояснение к рисунку.
Диагностика датчика протока котлов FOURTECH, ECO-5 Compact, Eco Home, ECO-4s.
Для проверки расходомера: - Открыть кран горячей воды - Нажать в течение 5 секунд на кнопку «i», - Для индикации параметра A08 нажать на клавиши (+/-) под: A08 = Расход горячей санитарно-технической воды (л/мин x 10) - Если измеренный расход не соответствует действительному расходу, то датчик расхода неисправен. - На электронной плате также можно измерить электрическое питание расходомера: 5 B (постоянный ток) Датчик Холла подключается через разъём с тремя проводами красного, синего и белого цвета. Для проверки необходимо взять источник постоянного тока с напряжением от 3 до 9 Вольт (элемент питания «крона»). Подать от элемента питания напряжение 3 – 9 Вольт на белый и синий провода. Затем проверить наличие напряжения между красным и синим проводами – оно должно быть так же 3 – 9 Вольт. Далее взять постоянный магнит и приложить его к датчику Холла – в результате напряжение между красным и синим проводами должно стать равным нулю.
Пояснение к рисунку.

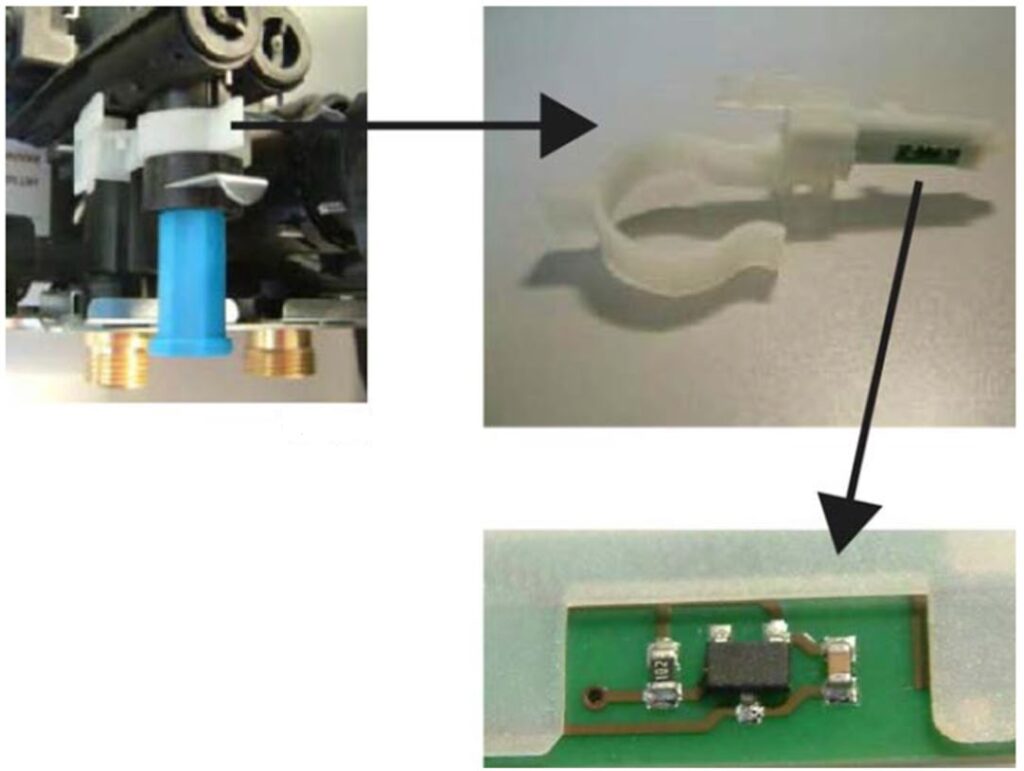

Диагностика датчика протока котлов FOURTECH, ECO-5 Compact, Eco Home, ECO-4s.
[Рисунок: Диагностика датчика протока котлов FOURTECH, ECO-5 Compact, Eco Home, ECO-4s]
Для проверки расходомера: - Открыть кран горячей воды - Нажать в течение 5 секунд на кнопку «i», - Для индикации параметра A08 нажать на клавиши (+/-) под: A08 = Расход горячей санитарно-технической воды (л/мин x 10) - Если измеренный расход не соответствует действительному расходу, то датчик расхода неисправен. - На электронной плате также можно измерить электрическое питание расходомера: 5 B (постоянный ток) Датчик Холла подключается через разъём с тремя проводами красного, синего и белого цвета. Для проверки необходимо взять источник постоянного тока с напряжением от 3 до 9 Вольт (элемент питания «крона»). Подать от элемента питания напряжение 3 – 9 Вольт на белый и синий провода. Затем проверить наличие напряжения между красным и синим проводами – оно должно быть так же 3 – 9 Вольт. Далее взять постоянный магнит и приложить его к датчику Холла – в результате напряжение между красным и синим проводами должно стать равным нулю.
