Как проверить дифференциальный прессостат?
Диагностика дифференциального реле давления воздуха.
Пояснение к рисунку.
Диагностика дифференциального реле (прессостата) давления воздуха.
Напряжение: до 250 В Ток: 1,0 A Макс. рабочее давление: 35 мбар Номинальное разрежение коммутации контактов указано на крышке пневмореле. Отключить электрическое питание - Отсоединить провода реле давления - Измерить сопротивление на зажимах реле давления: - Проверка в состоянии покоя: При отсутствии давления - бесконечное сопротивление. - Проверка в рабочем состоянии: - Плавно увеличить давление в трубке(со знаком «+») и тем самым вызвать замыкание контакта реле давления воздуха (слышен щелчок). Если контакт замкнут, то сопротивление на зажимах термостата будет 0 Ом. - Давление разрежения контактов должно соответствовать значению указанному на крышке пневмореле.
Пояснение к рисунку.

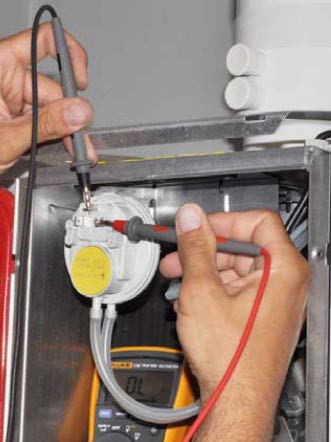

Диагностика дифференциального реле (прессостата) давления воздуха.
[Рисунок: Диагностика дифференциального реле (прессостата) давления воздуха]
Напряжение: до 250 В Ток: 1,0 A Макс. рабочее давление: 35 мбар Номинальное разрежение коммутации контактов указано на крышке пневмореле. Отключить электрическое питание - Отсоединить провода реле давления - Измерить сопротивление на зажимах реле давления: - Проверка в состоянии покоя: При отсутствии давления - бесконечное сопротивление. - Проверка в рабочем состоянии: - Плавно увеличить давление в трубке(со знаком «+») и тем самым вызвать замыкание контакта реле давления воздуха (слышен щелчок). Если контакт замкнут, то сопротивление на зажимах термостата будет 0 Ом. - Давление разрежения контактов должно соответствовать значению указанному на крышке пневмореле.
