Какие клеммы в бойлерах Premier Plus замыкаются, а какие размыкаются при запросе на нагрев?
Если смотреть слева, то контакт 1 - ноль, контакт 2 - фаза, контакт 3 - ноль. Если срабатывает термостат бойлера (есть запрос на нагрев), то замыкаются контакты 1 и 2, если запроса на нагрев нет, то замыкаются контакты 2 и 3.
Пояснение к рисунку.

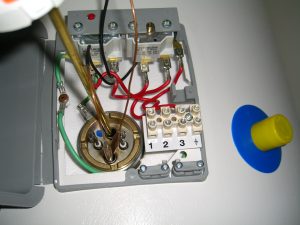

Клеммная колодка бойлера BAXI Premier Plus.
Бойлеры Premier Plus можно подключить к любому одноконтурному котлу. Если он подключается к котлу Baxi Slim, то подключение производится следующим образом: 1) Если в бойлере будет использоваться датчик температуры воды (NTC). Поместить датчик температуры воды NTC (код для заказа KHG 714061911) в колбу бойлера. Убрать сопротивление с контактов 1 и 2 клеммной колодки котла, и на его место завести контакты датчика температуры воды. Контакты 5 и 6 следует замкнуть желтой перемычкой (см. схему). Питание насоса бойлера подключается к контактам 1и 5 клеммной колодки A8 котла при помощи кабеля с шестиполюсным разъёмом (входит в комплект поставки аксессуара KHG 714087410), либо при помощи аксессуара «клеммная колодка для насоса бойлера» - код для заказа JJJ 008611910.
Пояснение к рисунку.

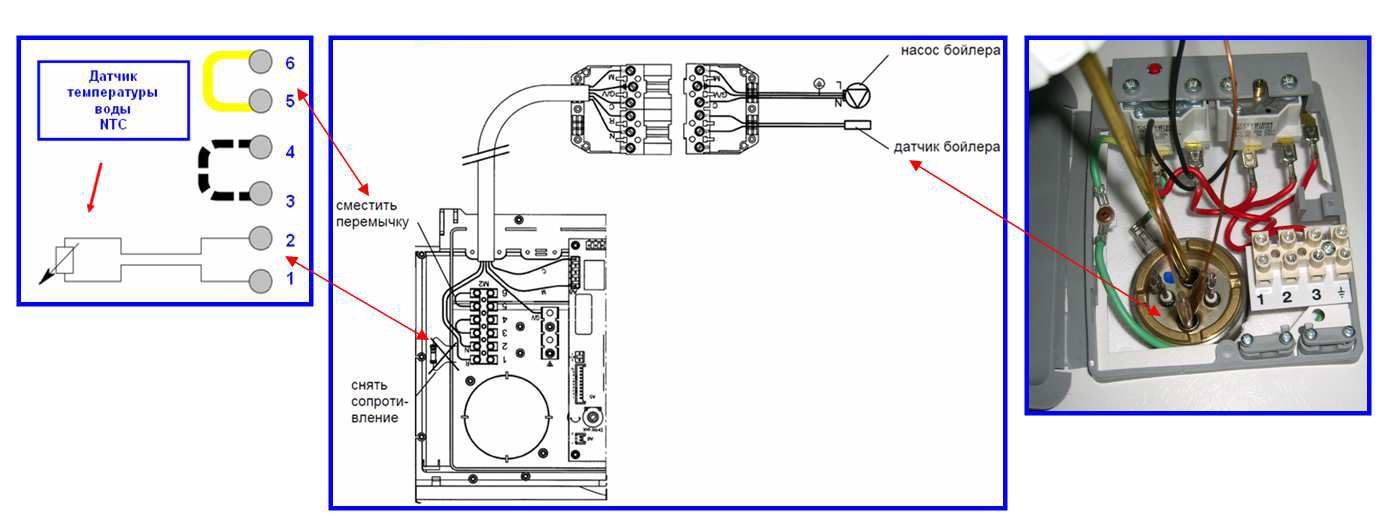

Электрическая схема подключения насоса загрузки бойлера и датчика NTC бойлера в бойлерах BAXI Premier Plus.
2) Если в бойлере будет использоваться собственный встроенный термостат с регулятором. В этом случае с контактов 5 и 6 клеммной колодки котла (см. схему) убирается желтая перемычка, и к ним подсоединяются контакты 1 и 2 термостата бойлера (полярность контактов не важна). При этом сопротивление, расположенное на контактах 1 и 2 клеммной колодки котла остается на месте. Регулятор воды ГВС на котле должен быть установлен на максимальное значение. Для регулирования температуры воды ГВС используйте регулятор термостата бойлера. Питание насоса бойлера подключается к контактам 1и 5 клеммной колодки A8 котла при помощи аксессуара «клеммная колодка для насоса бойлера» - код для заказа JJJ 008611910.
Пояснение к рисунку.

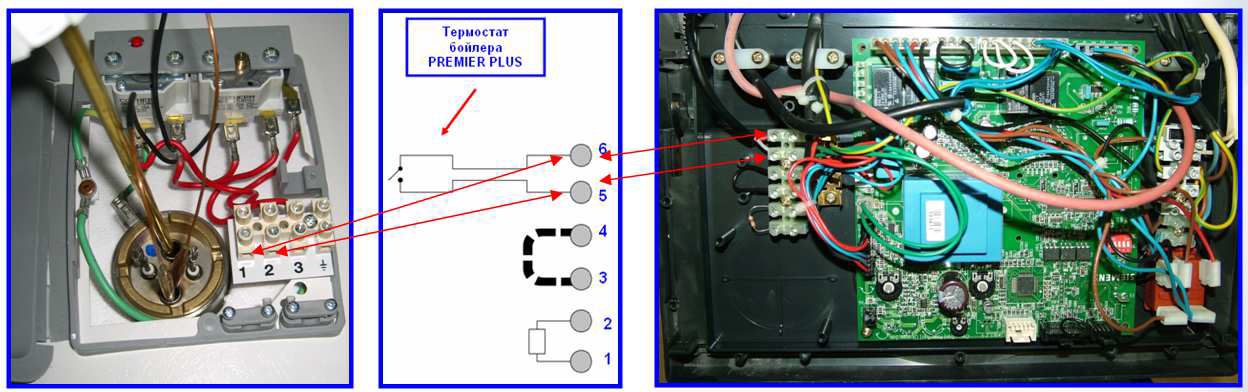

Контакты 1 и 2 – термостат бойлера, 1 и 3 разомкнуты при запросе ГВС, замыкаются, когда нет.
Пояснение к рисунку.
Клеммная колодка бойлера BAXI Premier Plus.
[Рисунок: Клеммная колодка бойлера BAXI Premier Plus]
Бойлеры Premier Plus можно подключить к любому одноконтурному котлу. Если он подключается к котлу Baxi Slim, то подключение производится следующим образом: 1) Если в бойлере будет использоваться датчик температуры воды (NTC). Поместить датчик температуры воды NTC (код для заказа KHG 714061911) в колбу бойлера. Убрать сопротивление с контактов 1 и 2 клеммной колодки котла, и на его место завести контакты датчика температуры воды. Контакты 5 и 6 следует замкнуть желтой перемычкой (см. схему). Питание насоса бойлера подключается к контактам 1и 5 клеммной колодки A8 котла при помощи кабеля с шестиполюсным разъёмом (входит в комплект поставки аксессуара KHG 714087410), либо при помощи аксессуара «клеммная колодка для насоса бойлера» - код для заказа JJJ 008611910.
Пояснение к рисунку.
Электрическая схема подключения насоса загрузки бойлера и датчика NTC бойлера в бойлерах BAXI Premier Plus.
[Рисунок: Электрическая схема подключения насоса загрузки бойлера и датчика NTC бойлера в бойлерах BAXI Premier Plus]
2) Если в бойлере будет использоваться собственный встроенный термостат с регулятором. В этом случае с контактов 5 и 6 клеммной колодки котла (см. схему) убирается желтая перемычка, и к ним подсоединяются контакты 1 и 2 термостата бойлера (полярность контактов не важна). При этом сопротивление, расположенное на контактах 1 и 2 клеммной колодки котла остается на месте. Регулятор воды ГВС на котле должен быть установлен на максимальное значение. Для регулирования температуры воды ГВС используйте регулятор термостата бойлера. Питание насоса бойлера подключается к контактам 1и 5 клеммной колодки A8 котла при помощи аксессуара «клеммная колодка для насоса бойлера» - код для заказа JJJ 008611910.
Пояснение к рисунку.
Контакты 1 и 2 – термостат бойлера, 1 и 3 разомкнуты при запросе ГВС, замыкаются, когда нет.
