В чем различия между инверторными стабилизаторами напряжения и стабилизаторами релейного типа?
На российском рынке имеются разные виды стабилизаторов напряжения. Наиболее часто встречаются релейные и инверторные стабилизаторы. Каждый из них способен компенсировать просадки и перенапряжения в определенных диапазонах с различной скоростью и точностью.
Процесс стабилизации напряжения в релейных стабилизаторах выполняется через трансформатор. Если возникает скачок или просадка напряжения, то силовое реле прибора коммутирует необходимый сегмент трансформаторной обмотки, чтобы входное напряжение стало приближенным к номинальному значению. Регулировка напряжения – ступенчатая, срабатывание на изменение параметров сети выполняется с задержкой (до 10-20 мс). Из-за недостаточного быстродействия релейные стабилизаторы не обеспечивают полноценную защиту от резкого повышения напряжения или его просадок.
При работе инверторных стабилизаторов входное нестабильное напряжение сначала выпрямляется и накапливается в конденсаторе, а затем с помощью инвертора переводится обратно в переменное, но уже с эталонными характеристиками. В результате на нагрузку непрерывно подаётся сигнал высокой точности и идеальной синусоидальной формы независимо от сетевых параметров. За счет такого принципа действия инверторные модели способны мгновенно реагировать на скачки и просадки сетевого напряжения в достаточно широком диапазоне, который составляет 90-310 В.
Инверторные стабилизаторы корректируют не только значение напряжения, но и его форму. Благодаря этому они эффективно работают с бензиновыми и дизельными генераторами.
Чуть подробнее о работе котлов с бензиновыми и дизельными генераторами можно прочитать здесь
https://wiki.baxi.ru/articles/kak-obespechit-rabotu-kotla-baxi-ot-benzinovogo-ili-dizelnogo-elektrogeneratora-v-sluchae-otklyuchen/?sphrase_id=7354
Описание рисунка.
Схема релейного стабилизатора напряжения (взято с сайта компании «Штиль»)
Процесс стабилизации напряжения в релейных стабилизаторах выполняется через трансформатор. Если возникает скачок или просадка напряжения, то силовое реле прибора коммутирует необходимый сегмент трансформаторной обмотки, чтобы входное напряжение стало приближенным к номинальному значению. Регулировка напряжения – ступенчатая, срабатывание на изменение параметров сети выполняется с задержкой (до 10-20 мс). Из-за недостаточного быстродействия релейные стабилизаторы не обеспечивают полноценную защиту от резкого повышения напряжения или его просадок.
При работе инверторных стабилизаторов входное нестабильное напряжение сначала выпрямляется и накапливается в конденсаторе, а затем с помощью инвертора переводится обратно в переменное, но уже с эталонными характеристиками. В результате на нагрузку непрерывно подаётся сигнал высокой точности и идеальной синусоидальной формы независимо от сетевых параметров. За счет такого принципа действия инверторные модели способны мгновенно реагировать на скачки и просадки сетевого напряжения в достаточно широком диапазоне, который составляет 90-310 В.
Инверторные стабилизаторы корректируют не только значение напряжения, но и его форму. Благодаря этому они эффективно работают с бензиновыми и дизельными генераторами.
Чуть подробнее о работе котлов с бензиновыми и дизельными генераторами можно прочитать здесь
https://wiki.baxi.ru/articles/kak-obespechit-rabotu-kotla-baxi-ot-benzinovogo-ili-dizelnogo-elektrogeneratora-v-sluchae-otklyuchen/?sphrase_id=7354
Описание рисунка.

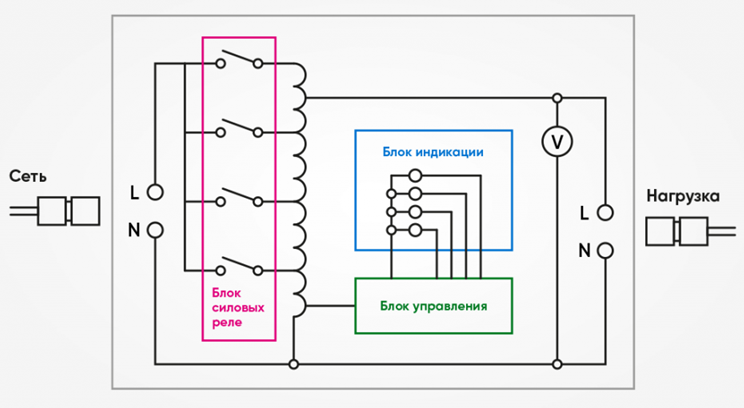

Схема релейного стабилизатора напряжения (взято с сайта компании «Штиль»)
[Рисунок: Схема релейного стабилизатора напряжения (взято с сайта компании «Штиль»)]
Описание рисунка.

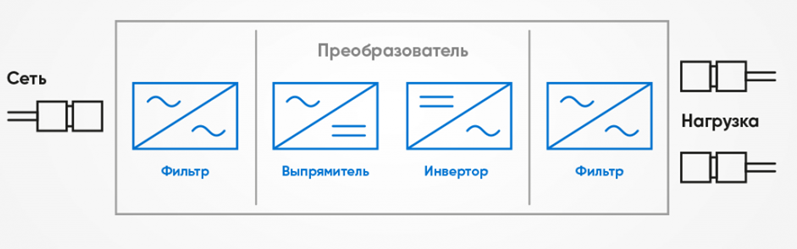

Схема инверторного стабилизатора напряжения (взято с сайта компании «Штиль»)
[Рисунок: Схема инверторного стабилизатора напряжения (взято с сайта компании «Штиль»)]
Описание рисунка.

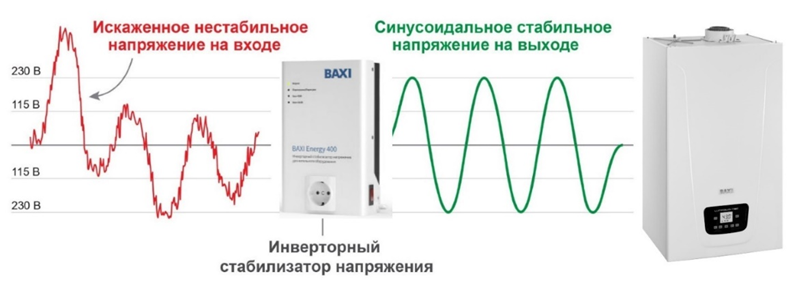

Инверторные стабилизаторы корректируют не только значение напряжения, но и его форму
[Рисунок: Инверторные стабилизаторы корректируют не только значение напряжения, но и его форму]
