Гидравлический разделитель или так называемая «гидравлическая стрелка» применяется в многоконтурных системах отопления (радиаторное или напольное отопление, вентиляция, бассейн и т. п.) и/или в каскадных установках котлов, когда суммарный расход (количество используемого нагретого теплоносителя) всех контуров отопления не является постоянным, а изменяется. Гидравлический разделитель обеспечивает независимую работу первичного контура с котлом (или несколькими котлами) и вторичных контуров с потребителями.

За счет низкой скорости движения теплоносителя в гидравлическом разделителе (примерно 0,1 м/с) перепад давления в нем практически отсутствует. Таким образом, в системе отопления создается «нейтральная точка» с постоянным гидростатическим давлением, в которой переменные режимы работы вторичных контуров никак не могут повлиять на расход теплоносителя в первичном контуре.

Независимая работа первичного контура позволяет обеспечить в нем постоянный расход теплоносителя, а также обеспечивает правильную работу нескольких котлов в каскаде.

В зависимости от расхода теплоносителя в первичном и вторичном контурах гидравлический разделитель может функционировать в нескольких режимах работы.

Рекомендуется, чтобы производительность (расход) насоса котлового контура (или суммарный расход насосов котлов в случае применения каскадной установки с несколькими насосами) была минимум на 10 % больше суммарной максимальной производительности (расходов) насосов вторичных контуров.

Примечание. Вместо гидравлических разделителей зачастую могут применяться разделительные пластинчатые теплообменники. Это актуально, например, при использовании антифризов (низкозамерзающих жидкостей) в системах отопления с конденсационными котлами. В таком случае отопительные котлы используют воду в качестве теплоносителя, а система отопления — антифриз.

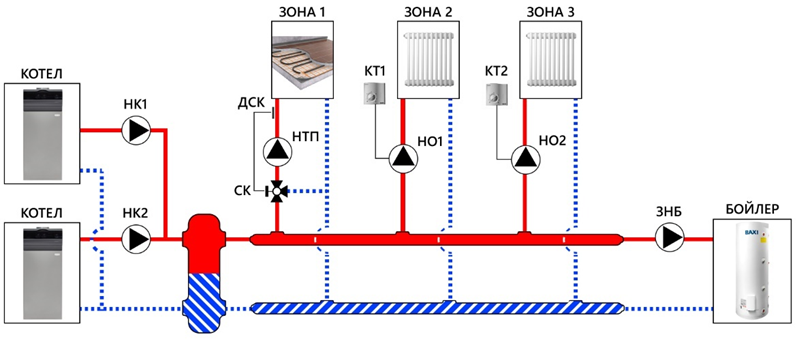

Пример системы с гидравлическим разделителем.

[Рисунок: Пример системы с гидравлическим разделителем]

[Рисунок: Работа гидравлического разделителя в разных режимах]

Пояснение к рисунку.

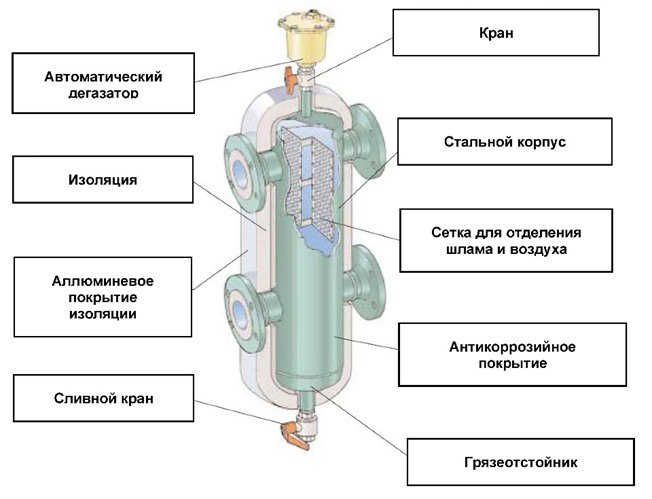

Пример гидравлического разделителя заводского исполнения.

[Рисунок: Пример гидравлического разделителя заводского исполнения]

Термогидравлический распределитель отличается от гидравлического разделителя (гидравлической стрелки) тем, что кроме гидравлического разделения он обеспечивает распределение подающих линий контуров отопления по температуре. Высокотемпературные контуры на подающей линии присоединяются выше. Очевидно, что высота термогидравлического распределителя будет больше, чем высота гидравлического разделителя.

Для корректной работы термогидравлического распределителя и гидравлического разделителя допускается только их вертикальная установка.

Дополнительно, благодаря низкой скорости движения теплоносителя в гидравлическом разделителе в вертикальном исполнении, он оптимально выполняет функции дешламатора и деаэратора (при наличии сливного крана и автоматического воздухоотводчика).

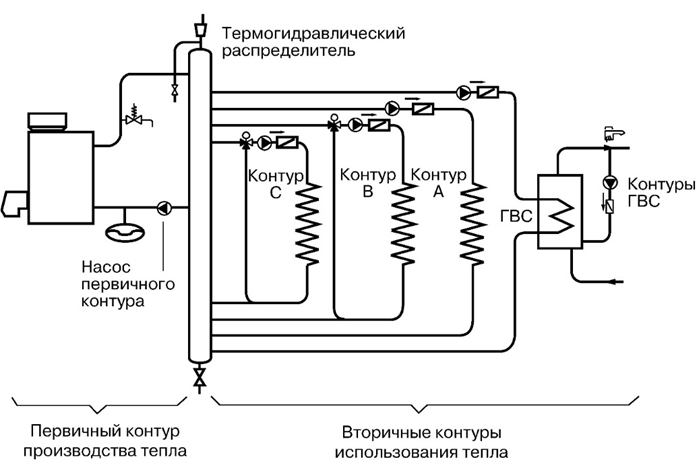

Пример использования термогидравлического распределителя.

[Рисунок: Пример использования термогидравлического распределителя]

Пояснение к рисунку.

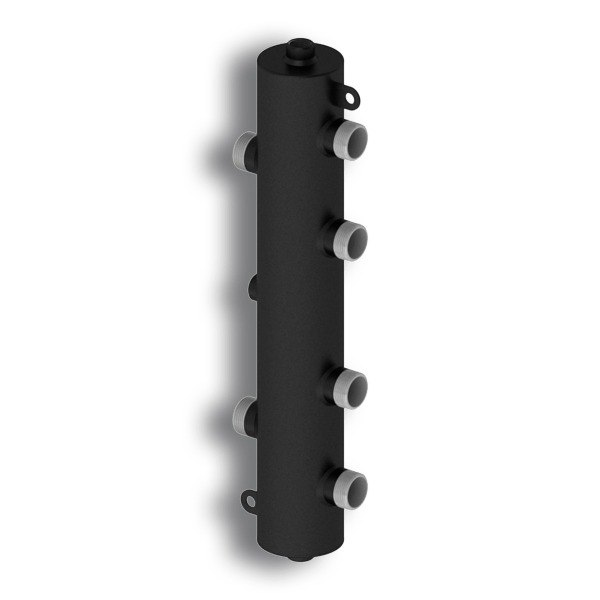

Пример термогидравлического распределителя заводского исполнения.

[Рисунок: Пример термогидравлического распределителя заводского исполнения]
