На практике зачастую не обращают внимания на корректно подобранный предохранительный клапан, хотя клапан является элементом безопасности, и его минимальный диаметр регламентируется.

Предохранительный клапан срабатывает при превышении максимального давления и исключает возникновение аварийной ситуации. Его задача — защитить отопительный котел. Поэтому он устанавливается на патрубках, непосредственно присоединенных к котлу или трубопроводу, без промежуточных запорных устройств (!).

Необходимый диаметр (d) предохранительных клапанов в требуемом количестве (n) определяется в зависимости от максимальной теплопроизводительности котла (Q) и характеристики клапана, которая называется «высотой подъема» (h). Для обычных «бытовых» клапанов для систем с принудительной циркуляцией теплоносителя «высоту подъема» берут равной 0,05, и диаметр рассчитывается по формуле:

d=√((0,258*Q)/(h*n))

Пример:

Тип циркуляции теплоносителя: принудительная

Теплопроизводительность котла: 80 кВт

Количество предохранительных клапанов: 1

d=√((0,258*Q)/(h*n)) =√((0,258*80)/(0,05*1))=20,3 мм

Можно установить один предохранительный клапан диаметром 3/4”, а можно сделать повторный расчет для двух предохранительных клапанов:

d=√((0,258*80)/(0,05*2))=14,4 мм

При расположении на одном патрубке нескольких предохранительных клапанов площадь поперечного сечения патрубка должна быть не менее 1,25 суммарной площади сечения клапанов, установленных на этом патрубке.

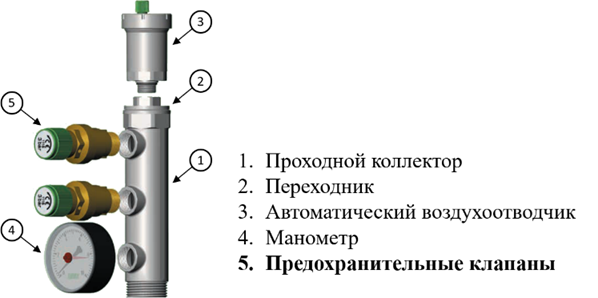

Пример группы безопасности котла с двумя предохранительными клапанами.

[Рисунок: Пример группы безопасности котла с двумя предохранительными клапанами]
