При самостоятельном изготовлении гидравлического разделителя обычно применяют два метода для определения оптимальных размеров: метод трех диаметров или метод чередующихся патрубков.

Единственный размер, который необходимо определить при подборе разделителя, — это диаметр разделителя (или диаметр подводящих патрубков).

Диаметр гидравлического разделителя равен трем диаметрам подающей трубы котлового контура. Между осями любых двух присоединений к термогидравлическому распределителю или гидравлическому разделителю должно быть расстояние не меньше, чем 3 диаметра.

Рекомендуемая для расчета скорость движения теплоносителя через поперечное сечение гидравлического разделителя — примерно 0,1 м/с. Соответственно, скорость движения теплоносителя в подающей трубе котлового контура должна быть не больше 0,7—0,9 м/с.

Гидравлический разделитель подбирают, исходя из максимально возможного протока (расхода) воды в системе (м³/ч) и обеспечения минимальной скорости воды в разделителе и в подводящих патрубках.

Также для определения размеров термогидравлического распределителя и гидравлического разделителя можно использовать соответствующие диаграммы или специальное программное обеспечение.

Пояснение к рисунку.

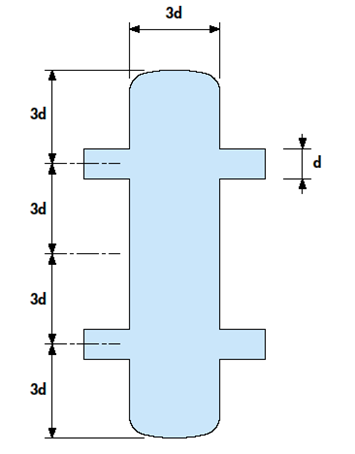

Гидравлический разделитель, выполненный по методу трех диаметров.

[Рисунок: Гидравлический разделитель, выполненный по методу трех диаметров]

Пояснение к рисунку.

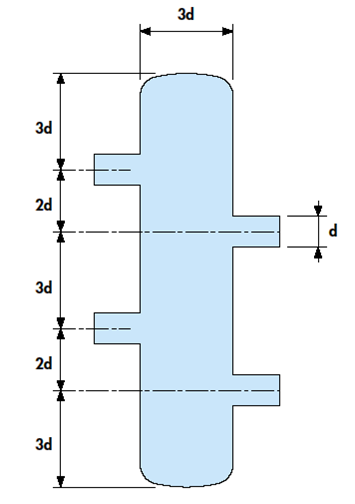

Гидравлический разделитель, выполненный по методу чередующихся патрубков.

[Рисунок: Гидравлический разделитель, выполненный по методу чередующихся патрубков]



Пояснение к рисунку.

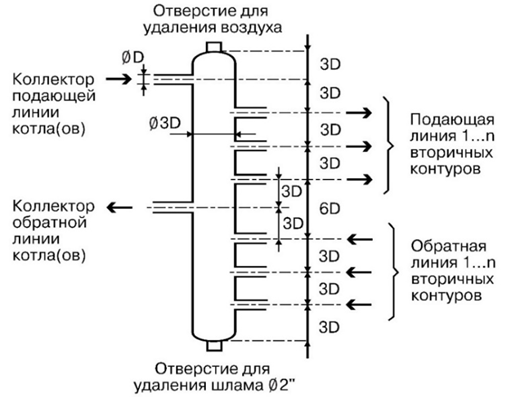

Термогидравлический распределитель.

[Рисунок: Термогидравлический распределитель]

Опуская несложные математические формулы, получим:

1)       Зависимость диаметра гидравлического разделителя от максимального протока (расхода) воды в системе, если известен максимальный проток (расход) воды в системе:

D=3*d=1000*√((4*G)/(3600*3,14*w))

или

D=3*d=18,8*√(G*W)

2)       Зависимость диаметра гидравлического разделителя от максимальной мощности устанавливаемого котельного оборудования.

Если насосы еще не подобраны, то приблизительно оценить размеры гидравлического разделителя можно по максимальной мощности устанавливаемого котельного оборудования, задав разность температур между подающей и обратной линией системы отопления равной примерно 20 °С:

D=3*d=1000*√((4*P)/(3,14*c*w*ΔT))

или

D=3*d=17,4*√(P/w*ΔT)

где D — диаметр гидравлического разделителя, мм; d — диаметр подводящих патрубков, мм; G — максимальный проток (расход) воды через гидравлический разделитель, м³/ч; w — максимальная скорость движения воды через поперечное сечение гидравлического разделителя, м/с (ориентировочное значение составляет примерно 0,1 м/с); P — максимальная мощность устанавливаемого котельного оборудования, кВт; ΔT — заданная разность температур между подающей и обратной линией системы отопления, °С (принимаем равной примерно 20 °С); с — теплоемкость теплоносителя (для воды с=4190 Дж/(кг·°C)).

Пример 1.

После подбора насосов получили следующие значения для максимальных режимов.

В котельном контуре расход воды через каждый из котлов составил 2,4 м³/ч. Итоговый расход воды в котельном контуре составляет 2,4+2,4=4,8 м³/ч.

В отопительном контуре имеем:

- первая зона системы отопления — 1,2 м³/ч;

- вторая зона системы отопления — 1,1 м³/ч;

- низкотемпературная зона — 0,9 м³/ч;

- бойлер ГВС — 1,0 м³/ч.

Итоговый расход воды через отопительный контур в пиковом режиме составляет

1,2+1,1+0,9+1,0=4,2 м³/ч.

Пиковый расход воды в котловом контуре выше расхода воды в отопительном контуре, поэтому размеры гидравлического разделителя определяем по расходу в котловом контуре:

D=3*d=18,8*√(4,2/0,1)=122

Ориентировочный диаметр разделителя получился равным 122 мм.



Пример 2.

Будут использоваться два котла в каскаде с максимальной мощностью каждого — 49 кВт.

D=3*d=17,4*√((49+49)/(0,1*20))=122

Ориентировочный диаметр разделителя получился равным 122 мм.
