Пояснение к рисунку.

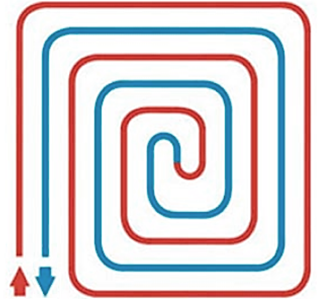

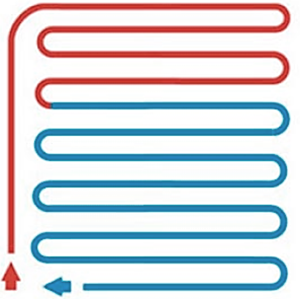

Укладка трубы в системах напольного отопления «змейкой» и «улиткой».

[Рисунок: Укладка трубы в системах напольного отопления «змейкой» и «улиткой»]

Существует несколько способов укладки трубы в отдельных петлях системы напольного отопления, самые распространенные — «змейка» и «улитка».

По мере прохождения по трубе теплоноситель остывает, поэтому при укладке «змейкой» поверхность пола не может прогреваться равномерно от начала до конца петли. Разность температур будет особенно заметна в помещениях большой площади. При укладке трубы «улиткой» горячий и остывший теплоноситель всегда будут проходить рядом, соответственно, поверхность пола прогреется равномерно.

Укладку трубы любым способом начинают от наружной стены. Укладку «змейкой» удобно применять в узких помещениях, а также в тех помещениях, где требуется разный температурный зональный режим. При необходимости различные способы укладки можно совмещать.

Циркуляционный насос выбирается по расходно-напорной характеристике. При любой укладке трубы расчетный расход теплоносителя не изменяется. Способ укладки трубы может повлиять только на напорную характеристику насоса.

Линейные потери давления в трубе при любом способе укладки будут одинаковыми, поэтому значение имеет только количество разворотов на 180° и поворотов на 90°. При укладке трубы «змейкой» появится большое количество разворотов, а при укладке трубы «улиткой», наоборот, большое количество поворотов.

Даже если взять трубу длиной 100 м с диаметром 16 мм с шагом укладки 10 см, то разница в потерях давления составит 2000 Па, т. е. 0,2 м напора насоса (при укладке «змейкой» общие потери давления будут чуть выше). Поэтому делаем вывод, что способ укладки трубы незначительно влияет на требуемую мощность циркуляционного насоса.
