1.    Принципиальная схема подключения бытового одноконтурного котла.

Пояснение к рисунку.

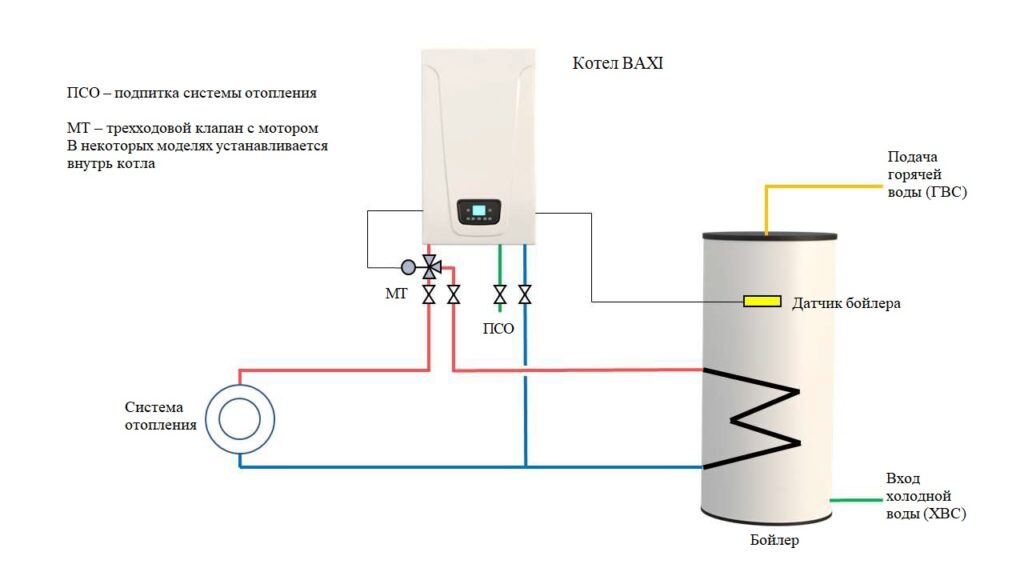

Рекомендованная схема обвязки котла BAXI с бойлером.

[Рисунок: Рекомендованная схема обвязки котла BAXI с бойлером]

2.    Аксессуары для подключения одноконтурного котла к бойлеру.



Таблица заказа оборудования



Котел	Комплект подключения	Бойлер
Eco Nova 1. … Eco Life 1. … Eco Star 1. …	Не требуется. В комплекте с котлом поставляются трехходовой клапан, мотор и датчик бойлера	Любая доступная модель



Котел	Комплект подключения	Бойлер
ECO-4s 1. … ECO Four 1. … ECO-5 Compact 1. …	KHG 71409631- или A7787434	UB/UB INOX Premier PLUS UBVT SC/ UB SC UBT (GR)



Котел	Комплект подключения	Бойлер
Luna 3 1. … Luna 3 Comfort 1. …	KHG 71410661-	UB/UB INOX
	KHG 71411191-	Premier PLUS UBVT SC/ UB SC UBT (GR)
	KSL 71411051-	COMBI 80L KSL 71408471-



Котел	Комплект подключения	Бойлер
Slim 1. … (до 35 кВт)	KHW 71408561-	SLIM UB/SLIM UB INOX
Slim 1. … (от 35 кВт до 62 кВт)	KHW 71409681-
Slim 1. … (до 62 кВт)	KHW 71408741-	Premier PLUS UBVT SC/ UB SC UBT (GR)



Котел	Комплект подключения	Бойлер
Duo-Tec Compact 1. … Luna Duo-Tec+ 1. … Luna Platinum+ 1. …	KHG 71409631-	UB/UB INOX Premier PLUS UBVT SC/ UB SC UBT (GR)
Luna Duo-Tec+ 1. … Luna Platinum+ 1. …	Не требуется	COMBI 80L+ 7113493--

  Подключение котла к бойлеру осуществляется по приведенной выше принципиальной схеме. Не забудьте изменить значения параметров согласно инструкции к выбранному котлу.

3.    Подключение двухконтурного котла к бойлеру косвенного нагрева.

  Подключение двухконтурного котла к бойлеру осуществляется согласно принципиальной схеме в разделе 1.

Шаг 1. Заказ комплекта подключения бойлера, согласно приведенной ниже таблице Таблица заказа оборудования

Котел двухконтурный (со вторичным теплообменником	Комплект подключения (необходимо заказать)	Бойлер
ECO Nova	KHG 71409631-   Или A7787434
ECO Classic+
ECO-4s
ECO Home
ECO Four
ECO-5 Compact		BAXI модель
Duo-Tec Compact
Luna Duo-Tec+
Luna 3	KHG 71409631- или A7787434
Luna 3 Comfort	+ KHG 71406191-

    Шаг 2. Подключение трехходового клапана с мотором   Монтаж трехходового клапана производится на подающем трубопроводе вне корпуса котла (см. принципиальную схему подключения в разделе 1). Внешний мотор трехходового клапана подключается на контакты платы вместо мотора трехходового клапана, установленного внутри котла, как указано ниже   При подключении мотора трехходового клапана можно ориентироваться по цветам проводов мотора трехходового клапана:   Красный (R) – Фаза отопления Черный (N) – Общая нейтраль Белый (B) – Фаза ГВС

Пояснение к рисунку.

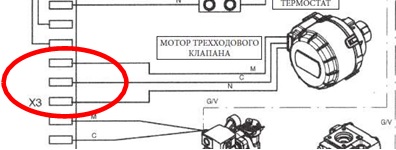

Электрическое подключение мотора трех ходового клапана для котлов BAXI.

[Рисунок: Электрическое подключение мотора трех ходового клапана для котлов BAXI]

 или Синий (С, B) – Фаза отопления Черный (N) – Общая нейтраль Красный (R) – Фаза ГВС   Подключение мотора к плате производится вместо установленного мотора. Убедитесь, что встроенный мотор трехходового клапана зафиксирован в положении отопления (шток встроенного в котел трехходового клапана утоплен). Вторичный теплообменник, установленный в котле, при подключении бойлера косвенного нагрева не используется.   Примеры мест посадки мотора на плату котла


	Колодка X2, клеммы 1(нейтраль)-2(отопление)-3(ГВС) для следующих котлов:   Eco Nova Eco Classic+
	Колодка Х3, клеммы 6(отопление)-7(нейтраль)-8(ГВС) для следующих котлов:   ECO-4s ECO Home ECO Four ECO-5 Compact
	Колодка CN1, клеммы 3(отопление)-4(нейтраль)-5(ГВС) для следующих котлов:   Luna 3 Luna 3 Comfort



Колодка Х13, клеммы 3(отопление)-4(нейтраль)-5(ГВС) для следующих котлов:   Duo-Tec Compact Luna Duo-Tec+



Шаг 3. Подключение датчика бойлера и отключение датчика приоритета ГВС (Холла)



1. Подключение датчика бойлера осуществляется на контакты платы вместо датчика контура ГВС (полярность не имеет значения). Сам датчик устанавливается в гильзу бойлера.
2. Отключить от платы котла датчик приоритета (протока, Холла) ГВС.



Пояснение к рисунку.

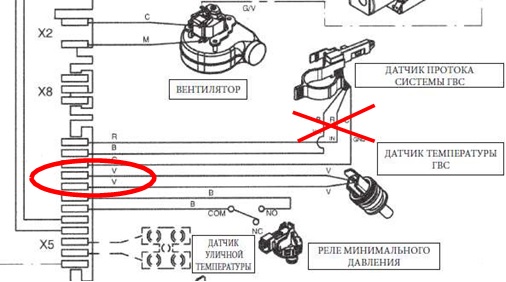

Примеры мест посадки датчика бойлера на плату котла.

[Рисунок: Примеры мест посадки датчика бойлера на плату котла]



Колодка X6, клеммы 3-4	Eco Nova
Колодка X5, клеммы 8-9	ECO-4s ECO Home ECO Four ECO-5 Compact
Колодка CN2, клеммы 8-9	Luna 3 Luna 3 Comfort
Колодка X22, клеммы 9-10	Duo-Tec Compact Luna Duo-Tec+



Шаг 4. Настройка параметров. Установка параметров котла с бойлером:

Как войти в параметры настроек котлов смотрите в инструкции к котлу.

Серия котлов	Изменяемый параметр = выставляемое значение
Eco Nova	P00 = 2 (котел с внешним бойлером косвенного нагрева)
ECO-4s, ECO Four	F03 = 03 (котел с внешним бойлером)
ECO-5 Compact, Eco Life	F03 = 03 (котел с внешним бойлером)
Luna-3, Luna-3 Comfort	F03 = 05 (котел с внешним бойлером косвенного нагрева)
Luna Duo-Tec Compact, Luna Duo-Tec E	P03 = 05 (котел с внешним бойлером косвенного нагрева)
