Циркуляционный насос рекомендуется устанавливать в систему отопления за точкой присоединения расширительного бака (по движению теплоносителя), чтобы все участки системы находились в области нагнетания (зона повышения давления). При установке насоса перед расширительным баком вся система отопления попадет в область всасывания (зона понижения давления).
Это может привести к тому, что на верхних участках системы отопления появятся зоны с разрежением, то есть, с отрицательным давлением. Наличие таких зон недопустимо. Наличие зон с разрежением может привести к нарушению циркуляции теплоносителя. Также в таких зонах при высокой температуре теплоносителя возможно его вскипание.
Относительно расположения котла циркуляционный насос может быть установлен в любом месте (до котла или после котла), главное, чтобы в месте установки насоса температура теплоносителя не превышала допустимого для насоса значения.
Мембранный расширительный бак может присоединяться к системе отопления в любом месте. Главное, чтобы точка присоединения являлась «общей», т. е. относилась ко всей системе, а не к какому-то отдельному участку, который может быть отключен при работе системы.
Обычно, мембранный расширительный бак устанавливают в котельной и подключают к обратному трубопроводу, так как температура теплоносителя на этом участке системы самая низкая и не превышает максимально допустимую температуру для мембраны бака (не более 70 °С).
Если известно, что в точке подключения температура теплоносителя может быть выше 70 °С, то перед расширительным баком необходимо установить промежуточную емкость.
Пояснения.
При работе насоса давление в каждой точке системы складывается из динамического и статического давления. При работе насоса давление изменится во всех точках системы кроме одной – точки присоединения расширительного бака. Место присоединения расширительного бака к системе отопления называют «нейтральной точкой». Поэтому при работе циркуляционного насоса давление в системе отопления максимально повысится на выходе из напорного патрубка насоса (на величину создаваемого давления), а далее будет зависеть от места присоединения расширительного бака. Соответственно, на входе всасывающего патрубка давление в системе уменьшится.
Область системы от напорного патрубка насоса до «нейтральной точки» (точки присоединения расширительного бака) будет являться областью нагнетания (давление увеличится), а от «нейтральной точки» до всасывающего патрубка насоса – областью всасывания (давление уменьшится).
Максимальное изменение давления в системе отопления при включении насоса равно потерям давления (гидравлическому сопротивлению) в циркуляционном кольце. При этом давление в разных точках системы может как увеличиться, так и уменьшиться. Это зависит от места присоединения расширительного бака.
Давление, которое создает циркуляционный насос, является разницей давлений на его напорном и всасывающем патрубках. Теоретически создаваемое давление равно расчетным потерям давления в циркуляционном кольце.

Пояснение к рисунку.

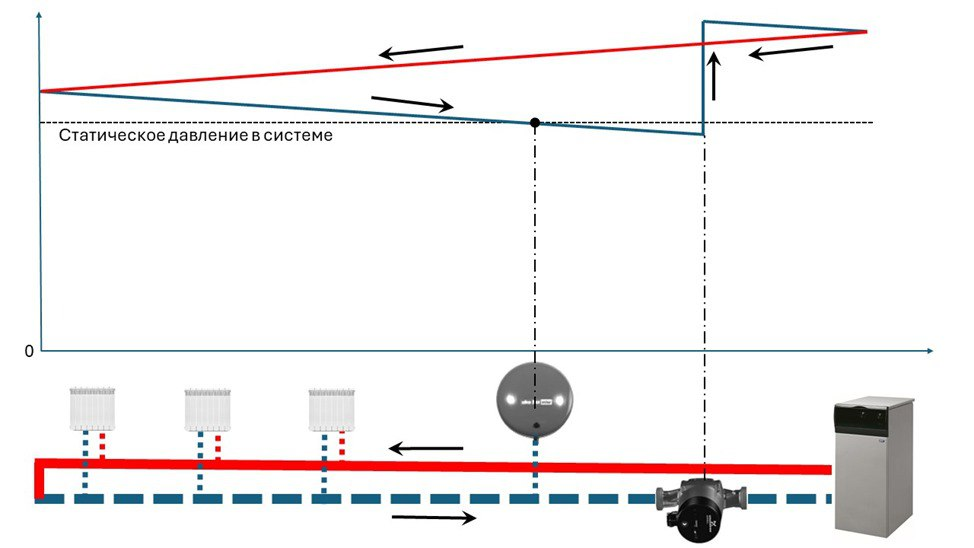

Если циркуляционный насос установлен за точкой присоединения расширительного бака (по движению теплоносителя), то все участки системы находятся в области нагнетания (зона повышения давления).

[Рисунок: Если циркуляционный насос установлен за точкой присоединения расширительного бака (по движению теплоносителя), то все участки системы находятся в области нагнетания (зона повышения давления)]

Пояснение к рисунку.

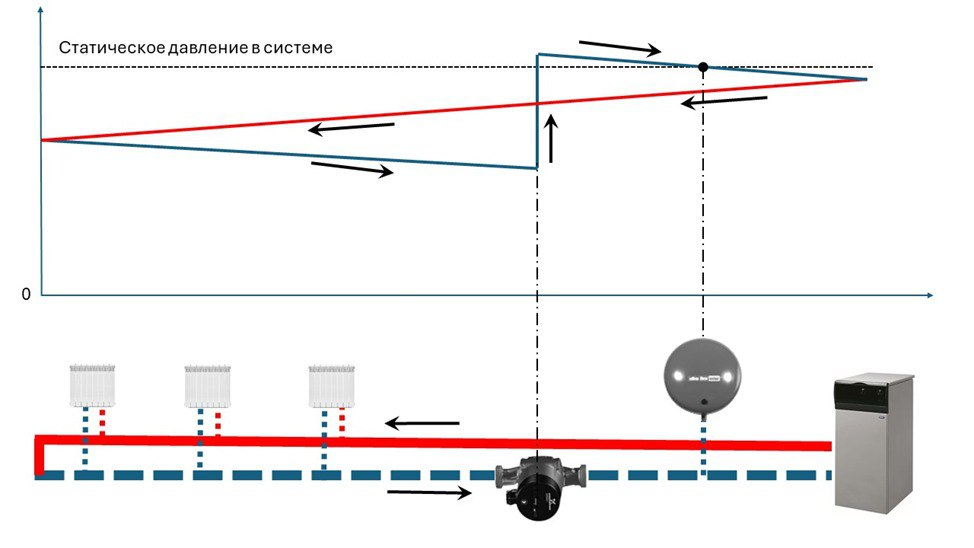

При установке насоса перед расширительным баком вся система отопления попадет в область всасывания и будет работать при давлении ниже статического.

[Рисунок: При установке насоса перед расширительным баком вся система отопления попадет в область всасывания и будет работать при давлении ниже статического]

Пояснение к рисунку.

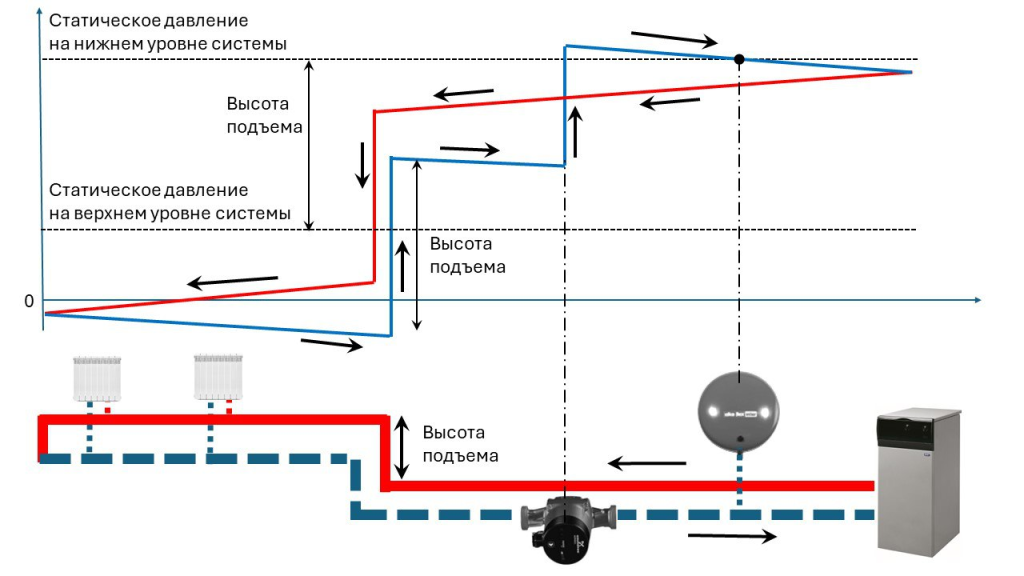

На верхних участках системы отопления могут появиться зоны с разрежением, то есть, с отрицательным давлением. Наличие таких зон недопустимо. Наличие зон с разрежением может привести к нарушению циркуляции теплоносителя. Также в таких зонах при высокой температуре теплоносителя возможно его вскипание.

[Рисунок: На верхних участках системы отопления могут появиться зоны с разрежением, то есть, с отрицательным давлением. Наличие таких зон недопустимо. Наличие зон с разрежением может привести к нарушению циркуляции теплоносителя. Также в таких зонах при высокой температуре теплоносителя возможно его вскипание]

Пояснение к рисунку.

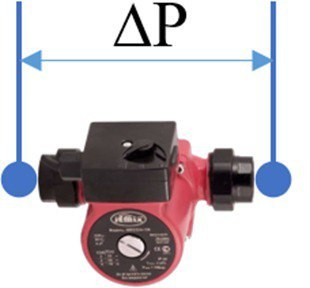

Максимальное изменение давления в системе отопления при включении насоса равно потерям давления (гидравлическому сопротивлению) в циркуляционном кольце.

[Рисунок: Максимальное изменение давления в системе отопления при включении насоса равно потерям давления (гидравлическому сопротивлению) в циркуляционном кольце]

Пояснение к рисунку.

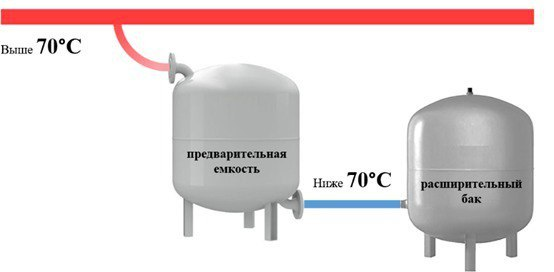

Если известно, что в точке подключения температура теплоносителя может быть выше 70 °С, то перед расширительным баком необходимо установить промежуточную емкость.

[Рисунок: Если известно, что в точке подключения температура теплоносителя может быть выше 70 °С, то перед расширительным баком необходимо установить промежуточную емкость]
