Насос рециркуляции котла устанавливается между подающей и обратной линиями котла для сохранения минимального расхода теплоносителя через котел во время работы горелки независимо от расхода, который обеспечивается системой отопления.

Наиболее часто насос рециркуляции котла можно увидеть в схемах обвязки стальных котлов, так как для напольных стальных котлов существует требование по поддержанию минимальной температуры обратной линии не ниже 60 ^оC при работе на природном газе.

Также насос рециркуляции рекомендуется для напольных чугунных котлов мощностью более 70 кВт, чтобы избежать резких изменений температуры теплоносителя в котле, так как чугунные котлы обладают большой инерционностью во время нагрева и остывания.

При наличии гидравлического разделителя или термогидравлического распределителя насос рециркуляции для чугунных котлов необязателен.

Расход насоса рециркуляции котла рассчитывается по той же самой формуле, что и расход теплоносителя через котел в рабочем режиме. Только максимальная разница между подающей и обратной линиями принимается равной 45 ^оC. Для воды:

где W  — мощность котла, кВт; Δt — разница температур между подающей и обратной линиями, °С.

Пример:

Мощность стального котла — 1000 кВт.

      G = (0,86*1000)/45 = 19,1 м кубич/час

Пояснение к рисунку.

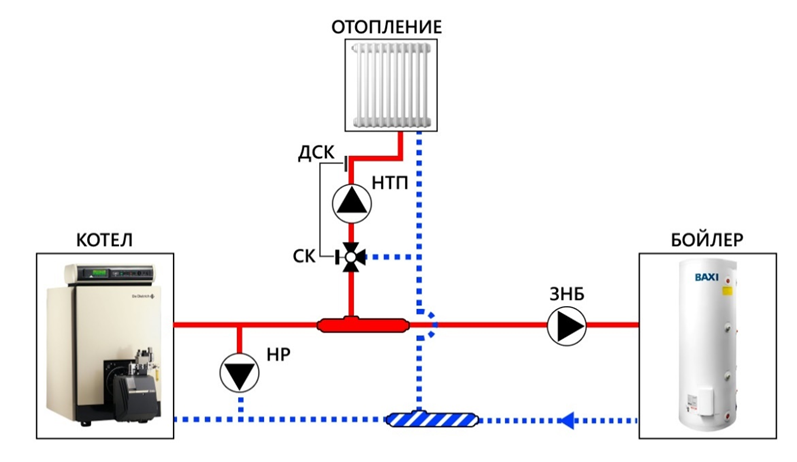

Пример схемы с использованием насоса рециркуляции котла.

[Рисунок: Пример схемы с использованием насоса рециркуляции котла]
